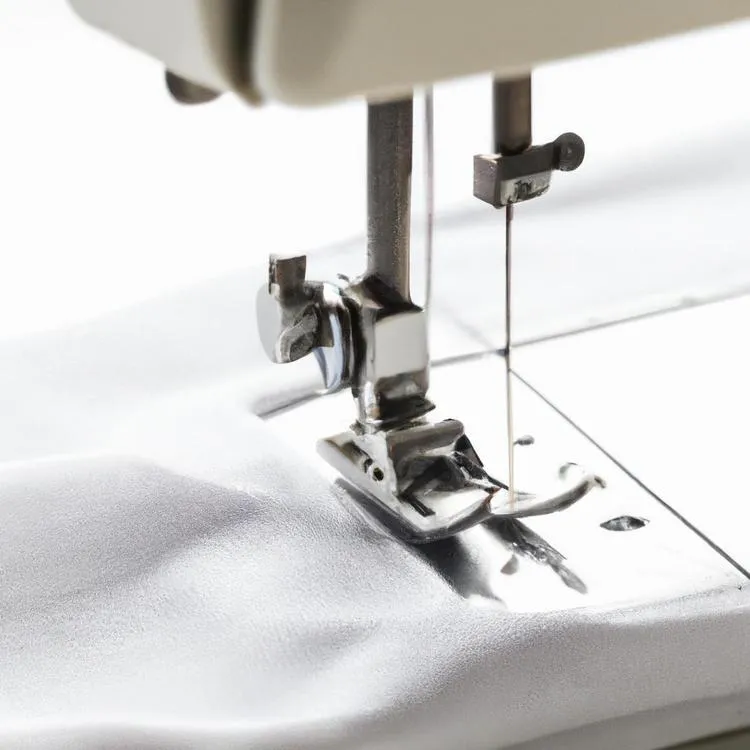

Jak zbudowana jest maszyna do szycia?

Budowa maszyny do szycia opiera się na współpracy kilku podstawowych części: korpusu, igły, stopki, chwytacza, transportera oraz napędu. To właśnie te elementy tworzą ścieg, przesuwają materiał i nadają tempo pracy, niezależnie od tego, czy korzystasz z prostej maszyny domowej, czy z rozbudowanego modelu komputerowego.

• korpus z obudową i stołem roboczym,
• układ igielnicy, igły i chwytacza wiążący górną i dolną nić,
• stopka dociskowa oraz ząbki transportera przesuwające tkaninę,
• napęd – silnik i koło zamachowe sterowane pedałem lub przyciskiem,
• system prowadzenia i naprężania nici wraz z szarpakiem,
• elementy sterujące – pokrętła lub panel elektroniczny.

Zrozumienie, jak działa budowa maszyny do szycia, pozwala szybciej usuwać usterki, dobierać model do swoich potrzeb i w pełni wykorzystać możliwości urządzenia.

Jak działa maszyna do szycia

Maszyna do szycia to precyzyjne urządzenie, które umożliwia szybkie wykonywanie szwów na tkaninach. Jej działanie opiera się na zsynchronizowanym ruchu igły, chwytacza, nici górnej i dolnej oraz transportera, które razem tworzą ścieg.

• Igła – metalowy element, który przenika przez tkaninę i otwiera drogę dla nici.

• Mechanizm napędowy – silnik oraz koło zamachowe, które wprawiają w ruch igłę, chwytacz i transporter.

• Mechanizm transportujący – ząbki znajdujące się pod materiałem, które przesuwają tkaninę pod igłą.

Aby rozpocząć proces szycia, operator umieszcza tkaninę pod stopką, nawleka nić górną i przygotowuje szpulkę z nicią dolną. Po naciśnięciu pedału lub przycisku Start napęd zaczyna poruszać igłą w górę i w dół, a chwytacz przechwytuje pętlę nici pod płytką ściegową. W tym czasie transporter przesuwa materiał o kolejne milimetry, tworząc równy ścieg.

Maszyna do szycia znajduje zastosowanie w domowej pracowni, w produkcji odzieży, tapicerce, kaletnictwie czy szyciu bielizny. Dzięki dużej prędkości i stabilnym parametrom pozwala na tworzenie setek wkłuć igły na minutę, co ręcznie byłoby praktycznie nieosiągalne.

Rodzaje maszyn do szycia

Maszyny do szycia można podzielić na kilka głównych grup, zależnie od przeznaczenia oraz stopnia zaawansowania konstrukcji.

1. Maszyny domowe – najczęściej spotykane w domach. Oferują podstawowe i średnio rozbudowane ściegi, nadają się do napraw, przeróbek i prostych projektów odzieżowych.

2. Maszyny przemysłowe – przystosowane do pracy wielogodzinnej i wysokich prędkości, stosowane w szwalniach i zakładach produkcyjnych.

3. Maszyny specjalistyczne – przeznaczone do konkretnych zadań, np. do haftu, dziurek, przyszywania guzików, szycia skóry czy ściegów elastycznych.

4. Maszyny komputerowe – wyposażone w panel elektroniczny, pamięć wzorów, automatyczne ryglowanie, pozycjonowanie igły i często w wygodne przyciski Start/Stop oraz suwak prędkości.

Dobór typu maszyny zależy od tego, czy szyjesz okazjonalnie, czy planujesz intensywną pracę, a także od tego, czy potrzebujesz prostych ściegów, czy zaawansowanych wzorów dekoracyjnych.

Z czego składa się maszyna do szycia? Poznaj najważniejsze części

Każda maszyna – niezależnie od marki i modelu – ma zestaw stałych elementów, które tworzą jej konstrukcję i pozwalają formować ścieg.

1. Stół i rama – stabilna podstawa maszyny, na której opiera się korpus oraz mechanizmy wewnętrzne.

2. Chwytacz – element znajdujący się pod płytką ściegową, który przechwytuje pętlę górnej nici i owija ją wokół nici dolnej, tworząc ścieg.

3. Igła i igielnica – igła przebija materiał, a igielnica prowadzi ją w ruchu góra–dół z wymaganą precyzją.

4. Koło napędowe – połączone z silnikiem i pedałem, odpowiada za tempo pracy oraz ręczne ustawianie pozycji igły.

5. Transporter (ząbki) – ząbkowany element pod płytką ściegową, który przesuwa tkaninę w przód lub w tył.

6. Szarpak – ramię w górnej części maszyny, które prowadzi górną nić, zapewnia jej właściwe naprężenie i współpracę z naprężaczem.

7. Nóż tnący – obecny w maszynach z funkcją automatycznego obcinania nici, przecina je po zakończeniu ściegu.

8. Regulator napięcia nici – pokrętło lub suwak, który pozwala dopasować naprężenie górnej nici do rodzaju ściegu i materiału.

9. Wolne ramię – zwężona, wystająca część korpusu powstająca po zdjęciu schowka na akcesoria, ułatwia szycie rękawów, nogawek i innych elementów cylindrycznych.

10. Szpulownik – niewielki mechanizm do nawijania nici na dolną szpulkę (bębenek) przed umieszczeniem jej w chwytaczu.

11. Trzpień stojaka na nici – element, na który zakłada się szpulkę z nicią górną, często pionowy lub poziomy, czasem w formie wysuwanego pręta.

12. Stabilizator tkaniny – wkład lub dodatkowy element dociskowy, pomocny przy szyciu dzianin i bardzo elastycznych materiałów, aby nie rozciągały się pod stopką.

Rodzaj transportu materiału wpływa bezpośrednio na budowę maszyny do szycia. Spotyka się trzy główne rozwiązania: transport dolny ząbkowy (pracują tylko ząbki), transport podwójny (tkaninę przesuwają ząbki i ruchoma stopka) oraz transport potrójny, gdzie materiał przesuwają jednocześnie ząbki, krocząca stopka i igła – takie rozwiązanie stosuje się w maszynach do ciężkich materiałów, np. skóry czy grubych tapicerii.

Rodzaje chwytaczy: rotacyjny vs wahadłowy

Chwytacz to jeden z najbardziej istotnych elementów, który decyduje o kulturze pracy maszyny i jakości ściegu. W maszynach domowych dominują dziś dwa typy: chwytacz wahadłowy oraz chwytacz rotacyjny.

Chwytacz wahadłowy to starsze rozwiązanie, w którym bębenek z dolną nicią pracuje w ruchu kołyszącym. Taka konstrukcja jest trwała, ale głośniejsza, zwykle montowana pionowo i spotykana w klasycznych maszynach mechanicznych.

Chwytacz rotacyjny wykonuje pełny, płynny obrót. Zwykle montowany jest poziomo, pod przezroczystą pokrywką, co pozwala łatwo kontrolować ilość nici na szpulce. Taki system pracuje ciszej, lepiej tłumi drgania i ułatwia szybkie wyjmowanie oraz wkładanie bębenka.

Wybór maszyny z chwytaczem rotacyjnym znacząco ułatwia pracę początkującym, ponieważ pozwala na szybką wymianę dolnej szpulki i cichszą pracę urządzenia.

Jak działa mechanizm szycia w maszynie do szycia

Mechanizm szycia odpowiada za to, by każdy ścieg był równy i powtarzalny. W jego skład wchodzą przede wszystkim igła, igielnica, chwytacz, szarpak, transportery i naprężacze nici, pracujące w jednym rytmie.

Głównym zadaniem mechanizmu jest przekłucie tkaniny igłą, wytworzenie pętli górnej nici, przechwycenie jej przez chwytacz i związanie z nicią dolną. Ten cykl powtarza się od kilkudziesięciu do nawet kilku tysięcy razy na minutę, w zależności od konstrukcji maszyny.

Pierwszym etapem jest opuszczenie igły w dół, przenikanie przez materiał i podstawę tkaniny. Następnie igła zaczyna się podnosić, jednocześnie odciągając nić i tworząc pętlę nici.

Chwytacz, poruszając się w odpowiednim tempie, przechwytuje pętlę i prowadzi ją wokół szpulki z nicią dolną, wiążąc obie nici w ścieg. W tym samym czasie transporter przesuwa tkaninę, dzięki czemu kolejne wkłucie igły powstaje w nowym miejscu, a linia szycia jest prosta.

• precyzyjne zsynchronizowanie ruchu igły, chwytacza, szarpaka i transportera,

• opuszczenie igły w dół i przekłucie przez materiał,

• podnoszenie igły i tworzenie pętli górnej nici,

• chwytanie pętli przez chwytacz i wiązanie ściegu,

• dostosowanie rodzaju transportu (dolny, podwójny, potrójny) do grubości i śliskości materiału,

• regularna konserwacja, czyszczenie chwytacza i kontrola napięcia nici.

Transport materiału ma ogromny wpływ na stabilność ściegu. W prostych maszynach domowych stosuje się najczęściej transport dolny ząbkowy, a w bardziej zaawansowanych konstrukcjach – transport podwójny lub potrójny, który lepiej „chwytają” materiał od góry i od dołu, co jest szczególnie istotne przy szyciu grubej skóry, filcu czy wielowarstwowych pikowań.

Układ smarowania maszyny

Budowa maszyny do szycia wymaga stałego smarowania ruchomych części. Tarcie generowane przez wały, przekładnie i łożyska w krótkim czasie prowadziłoby do przegrzania i zużycia elementów, gdyby nie odpowiedni układ olejowy.

W maszynach przemysłowych często stosuje się smarowanie centralne, w którym olej znajduje się w misce olejowej w podstawie maszyny i jest rozprowadzany pompką do poszczególnych punktów za pomocą kanalików i sznurków olejowych. W nowszych modelach spotyka się smarowanie w obiegach zamkniętych, gdzie olej krąży w szczelnym systemie, co ogranicza dostęp zanieczyszczeń i wydłuża jego żywotność.

W wielu maszynach domowych stosuje się z kolei smarowanie punktowe. Użytkownik nanosi niewielką ilość oleju na oznaczone miejsca – zwykle okolice chwytacza, wałów i łożysk igielnicy. Spotkać można także układy mieszane, łączące centralny obieg oleju z kilkoma newralgicznymi punktami smarowanymi ręcznie.

Regularne oliwienie zgodnie z zaleceniami producenta nie tylko wycisza pracę maszyny, ale też zapobiega zatarciu mechanizmu szycia, co przy dużych prędkościach może prowadzić do poważnej awarii.

Budowa maszyny mechanicznej a komputerowej

Choć z zewnątrz wiele maszyn wygląda podobnie, ich wnętrze i sposób sterowania potrafią się mocno różnić. Inaczej zaprojektowana jest budowa maszyny mechanicznej, a inaczej komputerowej.

W klasycznych maszynach mechanicznych większość funkcji ustawiana jest za pomocą pokręteł i dźwigni. Użytkownik ręcznie wybiera typ ściegu, jego długość, czasem szerokość, a także reguluje naprężenie nici. Napęd zapewnia silnik sprzęgłowy lub nowocześniejszy silnik servo, ale sama zmiana parametrów odbywa się mechanicznie – za pomocą krzywek, zapadek i przekładni.

Maszyny komputerowe mają wewnątrz płytę główną, zestaw czujników oraz silniki krokowe, które odpowiedzialne są za przesuwanie igielnicy na boki, sterowanie transportem, podnoszeniem stopki czy pozycjonowaniem igły. Na froncie obudowy znajduje się zwykle ekran LCD, przyciski wyboru ściegu, przycisk Start/Stop oraz suwak regulacji prędkości szycia.

Dzięki elektronice maszyny komputerowe oferują funkcje takie jak automatyczne ryglowanie (zabezpieczenie ściegu kilkoma wkłuciami w miejscu), pozycjonowanie igły (zatrzymanie w materiale lub w górze), programowanie sekwencji ściegów czy zapamiętywanie ustawień. W wielu modelach igła, stopka, transporter i chwytacz współpracują z kilkoma silnikami krokowymi, które sterują każdą sekcją niezależnie.

Maszyna mechaniczna w większym stopniu opiera się na „wyczuciu” operatora, za to jest prostsza konstrukcyjnie. Maszyna komputerowa przejmuje część pracy ustawieniowej, dając bardziej powtarzalne efekty i rozbudowane możliwości dekoracyjne.

Ważne czynniki przy wyborze maszyny do szycia

Znajomość tego, jak wygląda budowa maszyny do szycia, pomaga dopasować model do swoich potrzeb. Warto zwrócić uwagę na kilka elementów konstrukcji i wyposażenia.

1. Typ maszyny: do wyboru są maszyny domowe, przemysłowe, overlocki oraz urządzenia specjalistyczne, np. do haftu czy quiltingu.

2. Moc i wytrzymałość: im mocniejszy silnik i solidniejsza rama, tym łatwiej szyć grubsze tkaniny oraz pracować dłużej bez przerw.

3. Funkcje i udogodnienia: przydatne są m.in. regulacja prędkości, automatyczne nawlekanie igły, szeroki wybór ściegów, pozycjonowanie igły czy automatyczne ryglowanie.

4. Łatwość obsługi: czytelny opis ściegów, przejrzysty panel, wygodny dostęp do chwytacza i prosty system nawlekania nici pomagają osobom początkującym.

5. Dodatkowe akcesoria: zestaw stopek, prowadniki, stolik powiększający pole pracy czy twarda walizka transportowa realnie zwiększają zakres zastosowań maszyny.

6. Opinie i recenzje: doświadczenia innych użytkowników pokazują, jak dana konstrukcja radzi sobie z różnymi materiałami i jak znosi intensywną eksploatację.
